欧式起重机
欧式起重机的概念是近些年行业内形成的,目的是区别于以往的所谓国产、苏(苏联)式、传统式起重机。主要包含:桥式起重机,门式起重机,悬臂吊,柔性梁起重机,防爆起重机等工业起重机。
工程起重机
用途形式

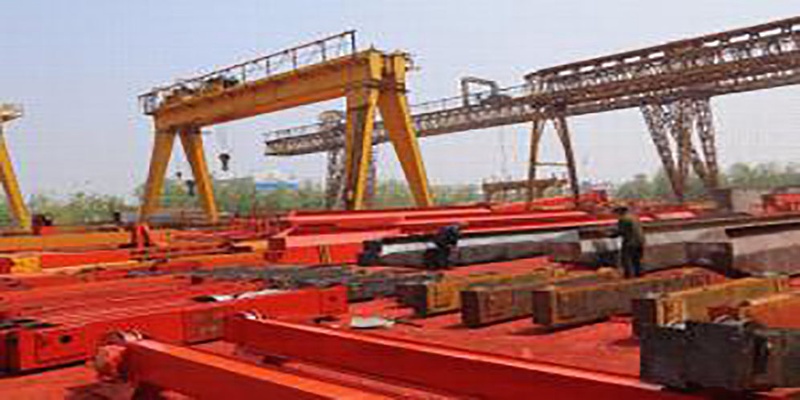

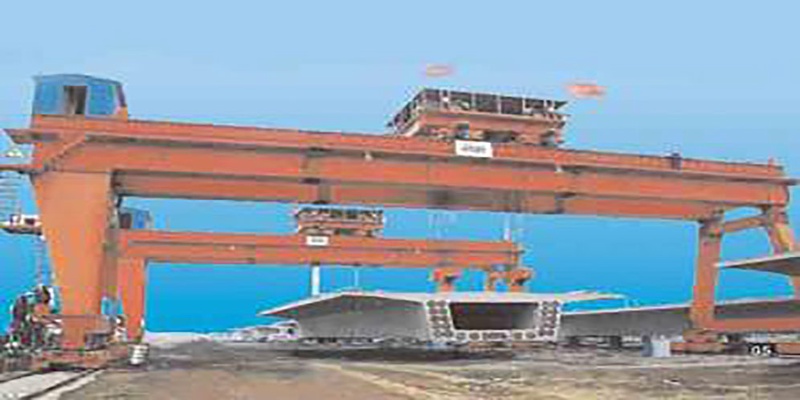

1.普通龙门起重机
轨道门式起重机
这种起重机多采用箱型式和桁架式结构,用途最广泛。可以搬运各种成件物品和散状物料,起重量在100吨以下,跨度为4~39米。用抓斗的普通门式起重机工作级别较高。普通门式起重机主要是指吊钩、抓斗、电磁、葫芦门式起重机,同时也包括半门式起重机。
2.水电站龙门起重机
主要用来吊运和启闭闸门,也可进行安装作业。起重量达80~500吨,跨度较小,为8~16米;起升速度较低,为1~5米/分。这种起重机虽然不是经常吊运,但一旦使用工作却十分繁重,因此要适当提高工作级别。
3.造船龙门起重机
用于船台拼装船体,常备有两台起重小车:一台有两个主钩,在桥架上翼缘的轨道上运行;另一台有一个主钩和一个副钩,在桥架下翼缘的轨道上运行,以便翻转和吊装大型的船体分段。起重量一般为100~1500吨;跨度达185米;起升速度为 2~15米/分,还有0.1~0.5米/分的微动速度。
4.集装箱龙门起重机
用于集装箱码头。拖挂车将岸壁集装箱运载桥从船上卸下的集装箱轨道龙门吊
运到堆场或后方后,由集装箱龙门起重机堆码起来或直接装车运走,可加快集装箱运载桥或其他起重机的周转。可堆放高3~4层、宽6排的集装箱的堆场,一般用轮胎式,也有用有轨式的。集装箱龙门起重机与集装箱跨车相比,它的跨度和门架两侧的高度都较大。为适应港口码头的运输需要,这种起重机的工作级别较高。起升速度为8~10米/分;跨度根据需要跨越的集装箱排数来决定,最大为60米左右相应于20英尺、30英尺、40英尺长集装箱的起重量分别约为20吨、25吨和30吨。
船坞起重机
造船门式起重机是一种大起重量、大跨度、多功能、高效率的门式起重机械。专用于船坞或船台进行大型船体分段运输、对接及翻转作业。
其特点是:
1.具有单吊、抬吊、空中翻转、空中不平微转等多种功能。
2.上小车设有双主钩,分别置于主梁两外侧,可单独或同时横向移动0-2m。
3.下小车设有主、副两钩,置于主梁中心下方。
4.上、下小车可以相互空越作业。
5.为防止暴风袭击,设有安全可靠的夹轨器、地锚等防风装置。
闸门启闭机
闸门启闭机可按不同特征进行分类:
①按操作动力可分为人力、电力、液力。
②按动力传送方式可分为机械传动和液压传动。机械传动又分为皮带传动、链条传动、齿轮传动和组合传动。液压传动可分为油压传动和水力传动。
③按启闭机的安装状况可分为固定式和移动式。中国常以此种分类法命名启闭机。
④按闸门与启闭机连接方式可分为柔性、刚性和半刚性连接。
⑤按闸门的特征类别分为平面闸门启闭机、弧形闸门启闭机和人字闸门操作机械等。
通常也习惯以其综合的特征命名闸门的操作设备,如螺杆式启闭机、链式启闭机、卷扬式启闭机、液压启闭机、 台车式启闭机、 门式启闭机(起重机)等。

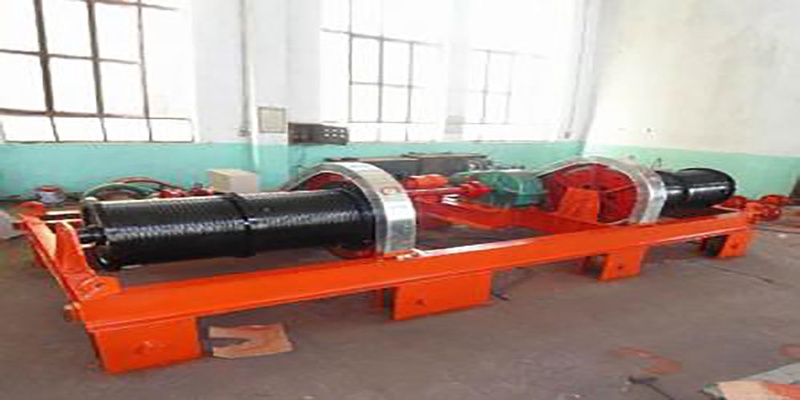

矿用绞车
矿用绞车是用于矿山,借助于钢丝绳牵引以实现其工作目的的设备。包括“摩擦轮运输绞车(frictionhaulagewinch)”,“调度绞车(dispatchingwinch)”,“回柱绞车(prop-pullingwinch)”,“耙矿绞车(scraperwinch)”和“安全绞车(safetywinch)”等
绞车按照动力分为手动、电动、液压三类。从用途上分类可分为建筑用绞车和船用绞车。
绞车按照功能可以分为:船用绞车、工程绞车、矿用绞车、电缆绞车等等。
按照卷筒形式分为单卷筒和双卷筒。
按照卷筒分布形式有分为并列双卷筒和前后双卷筒。
特殊型号的绞车有:变频绞车、双筒绞车、手刹杠杆式双制动绞车、带限位器绞车、电控绞车、电控手刹离合绞车、大型双筒双制动绞车、大型外齿轮绞车、大型液压式绞车、大型外齿轮带排绳器绞车、双曳引轮绞车、大型液压双筒双制动绞车、变频带限位器绳槽绞车。
手动绞车
手动绞车的手柄回转的传动机构上装有停止器(棘轮和棘爪),可使重物保持在需要的位置。装配或提升重物用的手动绞车还应设置安全手柄和制动器。手动绞车一般用在起重量小、设施条件较差或无电源的地方。

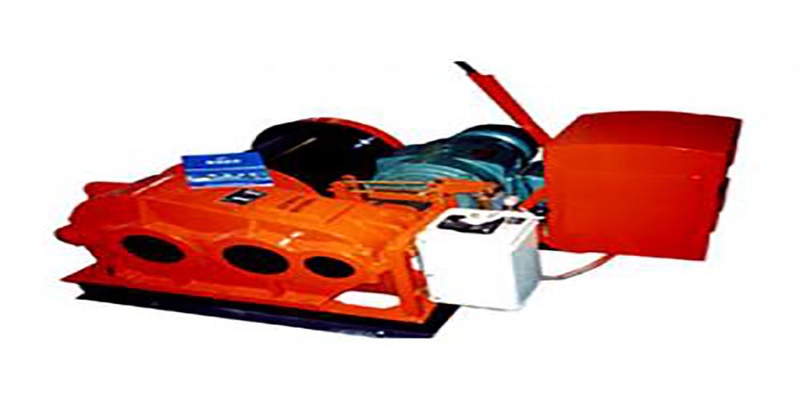

电动绞车
电动绞车广泛用于工作繁重和所需牵引力较大的场所。单卷筒电动绞车(图)的电动机经减速器带动卷筒,电动机与减速器输入轴之间装有制动器。为适应提升、牵引和回转等作业的需要,还有双卷筒和多卷筒装置的绞车。一般额定载荷低于10T的绞车可以设计成电动绞车。
液压绞车
液压绞车主要是额定载荷较大的绞车,一般情况下10T以上到5000T的绞车设计成液压绞车。
例:安装在直升机上的救援设备,主要功用是将人或物吊起、放下,自有动力,可控制,直升机在保持高度悬停时,通过绞车手的控制可收放钢索将人或物吊起放下。

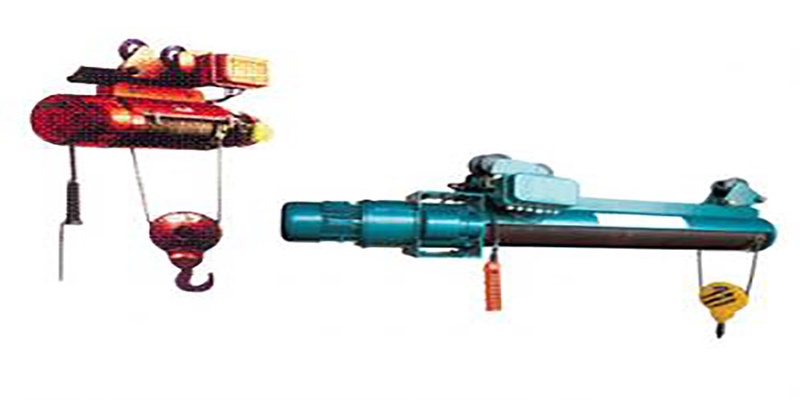

电动葫芦
电动葫芦是一种特种起重设备,安装在天车、龙门吊之上,电动葫芦具有体积小,自重轻,操作简单,使用方便等特点,用于工矿企业,仓储,码头等场所。
电动葫芦结构紧凑,电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置。其缺点为:长度尺寸大,宽度方面尺寸大,结构粗笨,机械效率低,加工较难等。液压系统为双重控制,溢流调节阀、磁接点压力表均可对压力进行精确的控制。电器控制部门采用了低电压控制,增加了支配系统的安全性。
主要特点
钢丝绳电动葫芦的结构及特点:该机采用了机电一体化设计,更换不同的模具,即可压制不同规格的钢丝绳,支配简便、平安;检查、装置、维护电机方便。其主要缺点为电机散热前提差,分组性差,供电装置、制造与装配复杂。
钢丝绳电动葫芦的分类及叙述钢丝绳电动葫芦的组成部门有:电机、传念头构、卷筒和链轮。以电机和卷筒相互位置不同大致可分为四种类型。压制的钢丝绳拉力大、美观、快速,压接一套钢丝绳只需几分钟即可完成,大大降低了劳动强度,提升了工作效率。
电机装在卷筒外面的电动葫芦,其优点为为分组性好、通用化程度高、改变起升高度轻易、装置检验利便。
电动葫芦的使用非常广泛,但能正确操作电动葫芦的专业人员较少,建议大家多了解电动葫芦的相关知识,进而在各个领域更好地利用各种电动葫芦。
主要分类
电动葫芦主要分为:环链电动葫芦、钢丝绳电动葫芦(防爆葫芦)、防腐电动葫芦、双卷筒电动葫芦、卷扬机、微型电动葫芦、群吊电动葫芦、多功能提升机。
应用领域
应用领域:提升、牵移、装卸重物,油罐倒装焊接,如各种大中型砼、钢结构及机械设备的安装和移动,适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。
