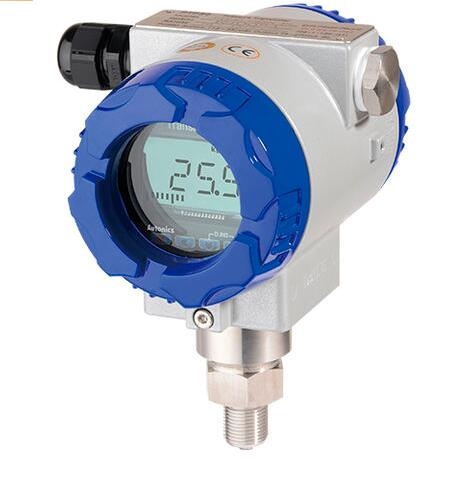

压力变送器
智能型压力变送器采用高性能的感压芯片,配合先进的电路处理和温度补偿技术,将压力变化转化为线性的电流或电压信号。产品具有HART通讯,具有通讯和自诊断功能,用户利用手持终端或现场总线系统远距离传输、读取、显示和输入变送器的全部工作信息和附加信息。它可以用来测量表压、负压和绝压。智能型压力变送器
产品特点:
具有反向极性和限流保护;激光调阻温度补偿,范围宽,抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定;独特显示表头设计,可以选配模拟、数字显示表头;零点和满量程可通过手操器调节,量程迁移范围宽。
技术参数:
测量介质
气体、液体、油等与316兼容的介质
测量形式及范围
表压(G)---*大(0~120)MPa *小(0~1)KPa
绝压(A)---*大(0~120)MPa *小 (0~10)KPa
负压(B)---*大(-0.1~40)MPa *小(-0.2~0.2 )KPa
精度等级:
0.1、 0.25、 0.5
过载能力:
量程的2~20倍
长期稳定性:
小于0.25%FS/年,小于0.5%FS/年
供电电源:
15~36 VDC(标定电压24VDC)
输出信号:
(4~20)mA(二线制)HART通讯
显示方式:
4位LCD显示
操作方式:
自带2位轻触摸按键
零点量程迁移
直接通过按键对零点、量程进行迁移
工作温度:
(-40~80)℃ 补偿温度:(-20~70)℃
过程连接:
M20×1.5外螺纹或用户注明
隔离膜片材料:
1Cr18Ni9Ti
外壳材料:
合金铝
防护等级:
IP65
零点和量程调节:
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节;也可以通过手持终端远程调节。具体方法是:加零点压力并稳定后,同时按住Z和S键(Z为零点调节,S为量程调节)5秒钟松开,按Z键2秒调节零点,加满程压力并稳定后,按S键2秒调节满程。注:零点校准调节范围为压力量程的±8%,量程校准范围为压力量程的30%~100%,连续可调。调节完毕后,盖好密封盖并拧紧。

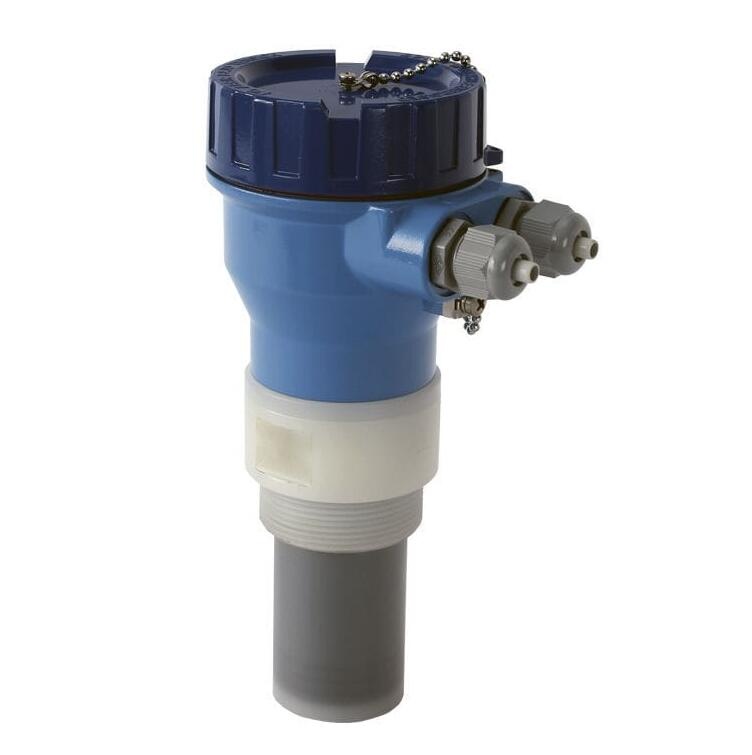

超声波液位计
超声波液位仪基本参数与功能:
1信号输出→标配4~20mA或选配标准通讯485、232
2测距能力→俗称量程4、7、10、12、15、17、20 m以及大功率50m
3发射全角→7°~10°发射角的大小和测距能力成正比。
超声波液位仪的详细介绍
一、基本参数与功能:
1信号输出→标配4~20mA或选配标准通讯485、232(被盗窃走的是非标准通信协议).
2测距能力→俗称量程4、7、10、12、15、17、20 m以及大功率50m
3发射全角→7°~10°发射角的大小和测距能力成正比.
4工作模式→测量距离L和测量液位H模式转换菜单可选.
5盲 区→0.25~1.0m→盲区固有菜单可查.
6分 辨→测量距离<10m→1mm.测量距离≥10cm→10mm
7防护等级→Ip66.
8精 度→ 0.5%.
9环境温度→ -15~+55℃.(特殊情况FM3.14系列可以达到-40°)
10三线制一体化继电器*大容量(选配) 1.00A 30VDC 0.5A 120VAC 0.2A 60VDC 0.05A 220VAC

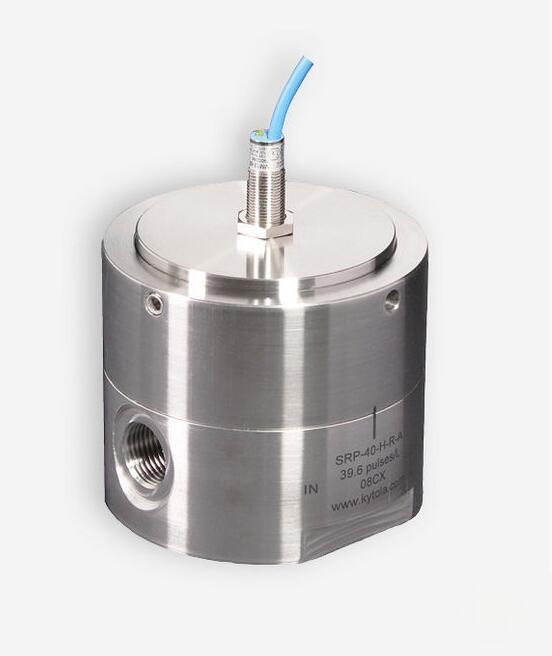

齿轮流量计
圆齿轮流量变送器是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动,在流体流动的作用下,仪表进出口两端形成压差,不需要供电,一对齿轮自由旋转,其齿轮间的空腔充满液体、液体随着旋转被排出,测出齿轮的转数即可知道流经仪表液体、液体的流量.
变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时,就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。
圆柱齿轮变送器加工精度高,精密安装。齿轮的旋转被非接触扫描,每一个齿产生一个脉冲,分辨率非常高.圆柱齿轮变送器可测量非常小的流量,定量小体积的液体。

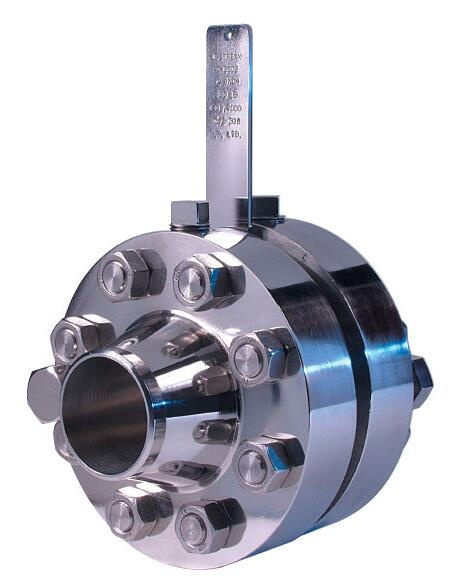

孔板流量计
孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单,维修方便,性能稳定。

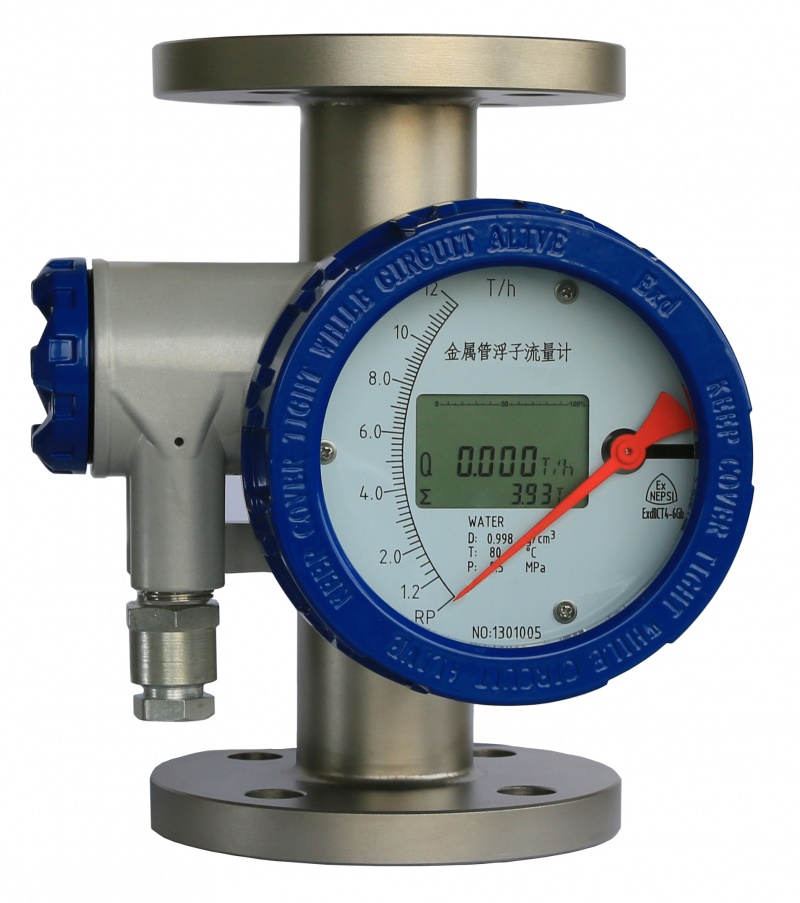

金属管浮子流量计
智能型金属管浮子流量计测量部分特点:
1、坚固的全金属结构设计型浮子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
9、适用于小口径和低流速介质流量测量
10、工作可靠,维护量小,寿命长
11、对于直管段要求不高
12、较宽的流量比10:1
13、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光
14、单轴灵敏指示
15、非接触磁耦合传动
16、全金属结构,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆危险场合
18、选二线制、电池、交流供电方式
19、多参数标定功能
20、带有数据恢复,数据备份及掉电保护功能
