ST型-工业标准超声波清洗机
功能及特点
1、超声功率0-100%可调,点亮式LED指示,适用于更广泛工业清洗;
2、适用于长时间连续工作,提高工业清洗效率,同等时间清洗工件数量更多;
3、固特超声自主产权的核心电路,超声振荡的力度、穿透性及均匀度性能表现卓越;
4、固特超声核心的四元素振头匹配自主产权的核心电路,工件的清洗更彻底,洁净无盲点;
5、结合超声机理特性而设计的专用清洗篮筐,采用高级不锈钢材质,充分提高了作用转化率;
6、激光切割高级不锈钢外壳、流水线作业制成,业内第一家将工业设备标准化,提高产品一致性;
7、极简的操作,采用旋钮开关分别调节超声功率、温度设置、定时设置,一触即会,即开即用。
VGT系列工业单槽超声波清洗机
功能及特点
1、槽体采用全进口加厚(2.0)不锈钢SUS304,耐酸耐碱防腐蚀、外形美观,科技质感;
2、超声功率可0-100%任意调节,频率28Khz、40Khz可任意选择,适用不同清洗要求,彻底解决清洗盲区;
3、自动恒温系统30-110℃可调,节约用电能耗;
4、工业级设计,二十四小时连续工作,适应大批量清洗;
5、先进的第二代发生器,扫频功能,效率好,品质高;
6、柔性线路板控制,更具安全性、稳定性;
7、流水线大批量生产,品质一致性高,成本控制良好;
8、高级医用万向脚轮;手控隔音盖,降低噪音;标配全不锈钢SUS304清洗篮;
9、特殊设计分体式超声波发生器, 方便操作及摆放,适应潮湿和腐蚀性工作环境;
10、加热开关独立设置在机器右面中上位置,可选择性打开加热开关,加热开关上方安装有挡水板;
11、过高压安全换能器(专利号:ZL 2010 1 0598570.7)。
VGT-2300 工业超声波清洗机
功能及特点
1、专利Q值振子,超声功率强劲
2、自动恒温系统30-110℃可调
3、功率可0-100%任意调节
4、工业级设计,二十四小时连续工作,适应大批量生产
5、先进的第三代发生器,扫频功能,效率好、品质高
6、28KHz、40KHz、68KHz、120KHz可任意选择
7、流水线大批量生产,品质一致性高,成本控制良好
8、配备齐全,配有隔音盖
标准型超声波防垢器
功能及特点
超声波防垢器是国家专利产品,含发明专利(专利号:ZL 2014 1 0537550.7)。彻底解决了工业系统中水和介质的结垢难题。具有强化传热,降低能耗,环保节水,防止垢底腐浊和氧化腐浊等明显的作用。连续在线工作,防垢除垢彻底可靠,免除了化学及其他方式除垢的大量费用,保证了原设备高质高效连续的运行,提高了原设备的使用寿命,经济效益显著。
防垢原理:
利用超声波强处理介质而获得防垢效果:成垢物质在强声场的作用下,其物化性质发生一系列变化,导致成垢物质分散成细粉状,不易板结和沉淀。
超声辐射使被处理物料液体内部产生大量不停振动的空化微气泡。当这些气泡在超声波作用下突然溃灭时,在其周围产生上千个大气压的局部冲击波和时速高达400km/h的射流,局部短时间;高温达5000k以上。所形成的能量足以使沉垢杂质被粉粹而悬浮于液体中,从而破坏了成垢的条件。
空调换热器、蒸发器超声波清洗机
功能及特点
1、铁道行业客车空调换热器、蒸发器专用超声波清洗机是为铁路客车空调机组各种型号、规格的换热器、蒸发器专门设计的超声波清洗机型。不锈钢清洗槽内两端侧板上部焊有双排导向板和清洗筐定位V形托架,换热器、蒸发器侧卧式装载在清洗框架内,通过V形定位件悬挂在清洗槽内进行超声波清洗。可以同时清洗两排换热器或者蒸发器,后排进行超声波清洗,前排作为预洗。
槽体外壁中部四周加焊加强筋,槽体左右板上部开有溢水口,多余的清洗液和液面浮污可以通过溢水口排出。槽内清洗液可通过右槽底的两个排水口和大流量球阀排放。清洗槽后上部设置有进水口,软管连接市水水源补充槽内清洗液。七组侧震式超声波换能器固定安装在清洗槽后外槽壁上,高频电缆从槽体下部引出并连接到电控柜超声波发生器高频插座。清洗机配置高压、大流量水泵和高压水枪可对工件进行辅助高压冲洗。
2、整机组成部分及结构:
整机由不锈钢清洗槽主体、七组超声波换能器、七套QBG超声波发生器、电加热、温度自动控制系统、高压水泵、水枪冲洗装置、分体式电控柜、不锈钢门板、不锈钢型材机架、蒸发器、换热器清洗框九大部分组成。
3、VGT数字化大功率超声波核心技术
超声波系统工作在换能器谐振频率点上而且是换能器容抗性负载串联谐振状态,高频率的超高电压、大电流、大功率的不利条件下,因此,对电原理、器件要求较为苛刻。
QBG数字化大功率超声波核心技术(详见专文介绍),采用软开关移相全桥高频开关逆变电源全新的电原理和功率转换方式,使用美国著名IR公司近年来最新高速型IGBT电力电子大功率器件和先进的控制IC,具有谐振频率稳定、软启动、功率耐量大、可靠性高、过电流自动保护、超声功率比旧式超声电路增强30%以上,电能转换效率高,谐振频率调节简便易行,输出功率无级可调、定时控制、模块化集成,便于更换维修、体积大大减小等一系列旧式超声波发生器不可比拟的优点。
全自动铁路车辆制动阀超声波清洗机
(图片仅供参考)
功能及特点
1、电原理先进
借鉴近年发展起来并首先应用于航天、航空、通讯、电脑等领域的先进ZVZCS PWM技术,结合超声波清洗电原理高频率谐振工作状态高电压、大电流、非纯阻性负载的特点,固特公司独创全新的数字化全桥移相大功率超声波电原理,代表了国内大功率超声波最新先进核心技术,有别于超声波行业旧式模拟电原理;
2、三频率超声波技术
突破国内外超声波行业几十年的一台清洗机一个超声波谐振频率的传统,在同一台清洗机上实现真正意义上的二或者三个超声波谐振频率,根据预先可调设定的清洗时间自动转换低、中、高频率对物件进行粗、精、高精清洗(需特别订货);
3、洗净能力强
理想的声波工作在换能器频率谐振状态,QBH系列产品谐振准确,超声波输出功率、效率比同类产品提高25~30 %。通常用锡箔法在超声波清洗液中开始打穿锡箔的最短时间检验超声波强度(清洗能力),超声波行业目前水平是20~30秒,本公司超声波开始打穿锡箔的最短时间是6~10秒,有效地提高对顽固污物的洗净能力和效率;
4、数字化技术
由于超声波电路每秒钟数万次开、关高电压、大电流,防浪涌冲击尤为重要。数字化准确设计软启动、软开关、超声波驱动波形、数字化设置、调节、记忆、显示超声波清洗定时、谐振频率、输出功率,操作更为简便、直观显示超声波基本参数和运行状态;
5、可靠性高
先进的电原理并采用国外名厂近年来推向市场的专用高性能IC和新型高频、高速大功率电力电子器件以及软启动、软开关等技术,采用高频变压器隔离、降压输出使大功率超声波清洗机的可靠性大为提高;
6、换能器使用寿命长
采用高频变压器隔离高电压并降压输出,超声波换能器(震子)处于较低电压工作状态,有效延长超声波换能器使用寿命;
7、集成化、模块化
行业内独家做到超声波电路小型化、集成化、模块化结构设计、积木式安装、接插件连接,不但体现技术的先进性,而且从技术上保证有效的售后服务承诺。
全自动铁路车辆轴承超声波清洗机
(图片仅供参考)
功能及特点
整机由全自动九槽超声波清洗机主体、超声波换能器、发生器、废油回收、循环过滤系统、电加热自动温度控制、喷淋冲洗、热风干燥、不锈钢管路系统、电控柜、 PLC程控机械手、履带式随行电缆、工装垫板步进提升、移送机构、上料输送、下料输送台、专用不锈钢清洗篮、机架等十六大部分组成。平移对接输送台则根据客户实际情况确定是否需要。
本全自动九槽超声波清洗机电控部分均采用进口优质件,性能可靠,设备具有清洗速度快、生产效率高、外形美观、清洗效果好、使用方便、节能节水,结构合理、使用寿命长等特点,是理想的精密工件处理清洗设备。
1、九槽全自动不锈钢清洗机体
按清洗工艺设置为九槽。预洗、超声、液下喷射槽均设置有水泵、过滤器循环过滤系统、贮液箱,1~7槽设置有电加热及自动温度控制、数字式显示仪表,三个超声槽配置有超声震板(换能器),脱水槽设置有加热装置,自动温度控制,风泵,热风循环管道。全自动清洗机固定在底座(包括机械手)上。各槽均设置有排水管道系统,便于循环过滤和排放各槽清洗液。
2、超声波换能器、发生器
超声波粗、半精、精洗槽内,装有超声波震板(换能器),另有分体外置式超声波发生器。超声频率的电震荡信号功率放大后通过超声换能器逆压电效应转换为超声波。超声波发生器、换能器系统采用由深圳侨波超声新设备有限公司(技术总工程师范成璋为首)全新电原理设计、独家专利、国内领先的超声波核心技术,具有超声波强劲、均匀、洗净能力强、效率高、过载自动保护,可靠性高、超声波功率、频率可调、操作简便,模块化、集成化、易于保养、维修,从而保证及时到位的售后服务等一系列显著特点和优点。
3、PLC电脑程控机械手
机械手经日本三菱PLC、变频调速器、非接触(无触点)传感器和侨波公司开发的功能强大、智能化程控软件为自动控制核心系统,意大利名牌刹车电机、减速器、链轮链条为纵、横向运动传动系统及纵、横向运动机构组成。
切削液废液处理设备
功能及特点
1、全自动污水处理运行系统,操作简单、可24小时运行;
2、JTF-切削液废液处理设备采用领先的纳米双平面膜技术,不怕油、寿命长;
3、产水水质达到国家一级环保标准,COD达到50以下,可以经过环保部门检测确定,产出水可循环使用降低企业能耗成本;
4、该污水处理设备采用全自动运行系统,大大节约人力成本,产水水质不受人为影响;
5、污水处理设备占地面积小、无基建,为企业大大减少投入成本;
6、四级过滤,对废水进行稳定高效的处理,浓水低至10%;
7、单元化设计,可按处理量配置、逐步投入,避免产能过剩造成资源闲置浪费。
操作说明:
工艺流程:废切削液废液/乳化液废液→油水分离→固液分离→深度净化→一次过滤→纳米过滤→净化液→回用/排放
多槽式超声波清洗机系列
功能及特点
1、清洗机机体SUS304不锈钢结构,槽体采用全进口加厚(2.0)不锈钢SUS304。
2、合理的清洗工艺。根据用户对清洗物件的洗净度要求、清洗数量、材质、结构、形状、表面附着污物的种类、数量、污物附着力大小、选用的清洗添加剂进行多槽超声波清洗、多槽漂洗、脱水、热风干燥组合;配置电加热、自动温控、循环过滤、脱水、热风干燥可满足从一般洗净度要求、小批量清洗到微米级高洗净度要求、大批量清洗的用户需求。
3、采用水基型清洗添加剂或环保型有机清洗剂,具有良好的环保性。
4、超声波系统采用本两项创新的国内领先技术。一是独家专利的全新数字化ZVZCS PWM大功率超声波核心技术。二是突破超声波行业至今的单机单频传统技术,实现有效提高超声清洗洗净度的单机三频变革性技术。
5、个性化定制。可根据用户要求设计、制造2-16槽非标溶剂和内槽尺寸、超声波功率、频率、清洗定时、电加热和自动温度控制等。
超声波复合水处理设备
功能及特点
超声臭氧复合水处理中心由臭氧及混合系统、超声波处理装置系统、空压机、冷干机、制氧机、停留罐等组成。
1、 超声波处理装置系统:
超声波处理装置系统分为两部分,超声波电源和超声波换能器。超声波电源采用先进的大功率IGBT模块,具有抗干扰能力、适应环境能力强、输出电流大等优点。超声波换能器采用专利(专利号:ZL 02 2 44602.8)技术,具有功率大,声电转换效率高,直接接触液体等优点。
同时超声波处理装置系统采用频率自动跟踪技术,使超声波电源和超声波换能器时刻自动匹配,始终处于最佳工作状态,并且实时适应环境和负载变换。
2、臭氧及混合系统:
臭氧发生器为立式一体机,将电源机组、高压变压器、控制系统及其它附件的电源机柜和放电室安装在一个底座上,电源采用CPU控制,设置自动软启动功能,具有较强的带负载能力,并设多重保护装置,保证整机的可靠性和稳定性。
臭氧放电管采用专利(专利号:ZL 01 2 68920.3)DTA非玻璃放电体—高压电极表面烧结搪瓷介电层技术,保证了臭氧放电管正常、可靠、有效的工作。
多频声化学发生器
功能及特点
声化学主要是指用超声波加速化学反应,提高化学产率的交叉学科。声化学反应不是来自声波与物质分子的直接作用,而主要源于声空化——液体中空腔的形成、震荡、生长、收缩至崩溃,及其引发的物理和化学反应。从而为在一般条件下难以实现或不可能实现的化学反应,提供了一种新的物理环境,开启了新的化学反应通道。
GTZ型 工业大功率超声棒
功能及特点
1.产品的功率大,空化强度高,适用于需要高功率密度场合;
2.产品可采用水冷或风冷系统,温度适应能力强;
3.产品的耐酸碱性性能高,环境适应性强;
4.产品采用自适应频率追踪技术,电声转换效率高;
5.产品的系列化程度高,频率和尺寸的可选择性强;
6.产品的性能稳定性高,受用寿命长;
7.产品的安装和维修简便,可实现各种在线工作,结合能力强等。
产品的工作原理:
大功率超声的各种应用基本上都基于超声波的两大效应:机械振动效应和空化效应。
1.机械振动效应
超声波是一种机械波,声波在传递的过程中会使介质产生振动从而产生各种机械振动效应。机械振动效应会衍生出多种效应比如不同介质表面的应力剪切效应等等。机械振动可以有效地减少固体见面之间的摩擦系数或粘接力,从而产生多种形式的应用如超声振动筛和超声切糕刀等。机械振动也可以有效的降低液体介质的表面张力,超声破乳就是利用了这种原理。
2、空化效应
超声空化效应是大功率超声最重要的作用机理。超声空化是指在声波作用下,存在于液体中的微小气泡(空穴)所发生的一系列动力学过程:振荡、扩大、收缩乃至崩溃。在发生空化处,液体局部的状态发生很大的变化,会产生极端的高温、高压以及超高速的微射流。超声空化效应会衍生多种效应如高温高压效应、热效应、活化效应等等。空化效应可以对很多的化学反应产生类似于催化剂的作用,同时可以为很多难以实现的化学反应创造条件。空化效应中的微射流又可以很好的用于各种形式的清洗。
产品辐射方式:
1.GTZI型方式(径向辐射):常用于工业应用
GTZI型辐射器的有效辐射直径可供选择的范围有:20-60mm。
辐射器的可选长度:120mm-1000mm(不连续,为半波长整数倍)
辐射器材质有不锈钢316L和TC4钛合金两种可选。
2.GTZII型方式(径向辐射):常用于工业应用
GTZII型辐射器的有效辐射直径可供选择的范围有:20-60mm。
辐射器的可选长度:120mm-1000mm(不连续,为半波长整数倍)
辐射器材质有不锈钢316L和TC4钛合金两种可选。
3200W大功率超声
应用范围:
纯 PVC 、PET或含PVC含量20% 以上塑胶塑料热合,真皮皮革热合,或布类热合,其他特殊用途材料均可加工;使用范围有鞋帽热合压花、服装压花、玩具、商标、箱包、雨具、文具、折盒、CD袋、包装袋、眼睛盒、相薄、相册、名片册、记事本、电子产品、工具、体育用品热合、电池吸塑泡壳包装封口等;通常应用在塑胶、电子、电器、汽车配件、包装、环保、医疗器械、无纺布、玩具、通信器材等行业。
功能及特点:
1、上等压电陶瓷晶片换能器,输出强劲稳定;
2、双头超声波换能器并联输出,输出功率更加强劲稳定;
3、变幅杆采用40gr材质,坚固耐用;
4、四点水平可调式法兰结构,架模调模方便,迅速快捷;
3600W大功率超声
应用范围:
纯 PVC 、PET或含PVC含量20% 以上塑胶塑料热合,真皮皮革热合,或布类热合,其他特殊用途材料均可加工;使用范围有鞋帽热合压花、服装压花、玩具、商标、箱包、雨具、文具、折盒、CD袋、包装袋、眼睛盒、相薄、相册、名片册、记事本、电子产品、工具、体育用品热合、电池吸塑泡壳包装封口等;通常应用在塑胶、电子、电器、汽车配件、包装、环保、医疗器械、无纺布、玩具、通信器材等行业。
功能及特点:
1、上等压电陶瓷晶片换能器,输出强劲稳定;
2、双头超声波换能器并联输出,输出功率更加强劲稳定;
3、变幅杆采用40gr材质,坚固耐用;
4、四点水平可调式法兰结构,架模调模方便,迅速快捷;
4200W大功率超声
应用范围:
纯 PVC 、PET或含PVC含量20% 以上塑胶塑料热合,真皮皮革热合,或布类热合,其他特殊用途材料均可加工;使用范围有鞋帽热合压花、服装压花、玩具、商标、箱包、雨具、文具、折盒、CD袋、包装袋、眼睛盒、相薄、相册、名片册、记事本、电子产品、工具、体育用品热合、电池吸塑泡壳包装封口等;通常应用在塑胶、电子、电器、汽车配件、包装、环保、医疗器械、无纺布、玩具、通信器材等行业。
功能及特点:
1、上等压电陶瓷晶片换能器,输出强劲稳定;
2、双头超声波换能器并联输出,输出功率更加强劲稳定;
3、变幅杆采用40gr材质,坚固耐用;
4、四点水平可调式法兰结构,架模调模方便,迅速快捷;

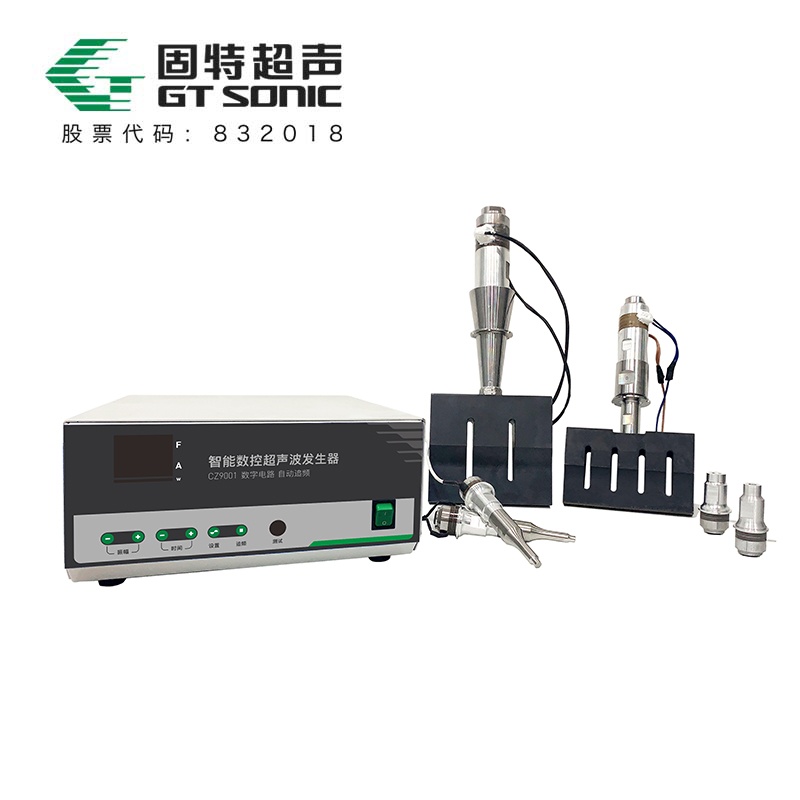

超声波焊接机
适用范围:
适用于各类口罩的生产,如KN95、N95、平面口罩生产等;
在生产口罩的过程中,由超声波发生器产生的高压、高频电信号,通过换能器的逆压电效应转换成同频率的机械震荡,并以音频纵波的形式作用于口罩耳带与口罩接口处,通过口罩耳带与口罩接口处材料表面及内在分子间的摩擦而使传递到接口的温度升高至熔点时,口罩耳带与口罩接口处迅速熔化,继而填充于接口间的空隙,当震动停止,口罩耳带与口罩的接口同时在一定的压力下冷却定形,达成焊接。
功能及特点:
1、操作简便,应用范围广
2、熔接口美观,可以达水密、气密之效果
3、以直线导轨承载热模,质量有保障
4、生产效率高,省人工,比比传统快一倍以上
