　温控伴热电缆及PTC的技术特性和产品样本 　　温控伴热电缆由导电聚合物（塑料）和两根平行金属导线及绝缘护层构成。其特点是导电聚合物具有很高的正温度数"PTC"特性，且相互并联，能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温热点及烧毁之虑.因此上述带状恒温加热器是其适应被加热体系,而传统的恒功率加热器是其影响被加热体系.故此种自控温温控伴热电缆实际优点是： 　　* 温控伴热电缆相应被伴热体系具有自动调节输出功率，因此不会因自身发热而烧毁，却因实际需要热量进行补偿，故为新一代节能型恒温加热器。 　　* 低温状态、快速起动，温度均匀，因每一局部皆可因其被伴热处的温度变化自动调节。 　　* 安装简便、维护简单、全天服务，自动化水平高，运行及维护费用低。 　　* 安全可靠、用途广、不污染环境、寿命长。 　　（1）功率-温度特性 　　该特性是模拟管道伴热保温条件下测定的。随体系温度的增加，功率大致呈线性下降，其斜率为体系温度每改变一度时温控伴热电缆功率的减少量，它反映了功率随温度自动调节的能力。应当指出，温控伴热电缆的功率是稳定态参数，影响的因素较多，不能简单地用电流乘以电压加以计算。 　　（2）最高维持温度 　　 用温控伴热电缆某一体系，若单位时间内温控伴热电缆向体系传递的热量等于体系向环境传递的热量，体系的温度便得以维持不变。 　　（3）最高承受温度 　　温控伴热电缆能承受低于一定温度的外部热源的影响，高于此温度后，功率会缓慢下降而且是积累性的。因此，使用中不要超过温控伴热电缆的最高承受温度。本参数是选择温控伴热电缆的主要参数之一。 　　（4）最高表面温度 　　 在隔热良好的密闭容器内放放足够长度的温控伴热电缆，在额定电压下达到的最高温度为电热带的最高表面温度。这一参数对有易燃物料或有易爆气体的场合是重要的。 　　（5）最大使用长度 　　 温控伴热电缆可以任意剪短使用，但只能在一定长度范围内任意接长；换言之，不得超过最大使用长度。最大使用长度与额定电压、功率规格及使用时最低环境温度有关。如果要求使用的长度超过电热带的最大使用长度，应当另接电源或使用特殊规格的特

电伴热是一种有效的管道保温及防冻方案，一直被广泛应用。电伴热温度梯度小，热稳定时间较长，适合长期使用。电伴热具有热效率高，节约能源，设计简单，施工安装方便，无污染，使用寿命长，能实现遥控和自动控制等优点，是取代蒸汽，热水伴热的技术发展方向，是国家重点推广的节能项目。其工作原理是通过伴热媒体散发一定的热量，通过直接或间接的热交换补充被伴热管道的损失，以达到升温、保温或防冻的正常工作要求。电伴热是用电热的能量来补充被伴热体在工艺流程中所散失的热量，从而维持流动介质最合理的工艺温度。电伴热是沿管线长度方向或罐体容积大面积上的均匀放热，它不同于在一个点或小面积上热负荷高度集中的电加热

地　址： 沈阳市于洪区白山路15-3号 电　话： 024-86122079 传　真： 024-86122356 手　机： 13190036779 邮　箱： hxty888@126.com 联系人： 刘文华

　　①舒适、卫生、保健：地面辐射供暖是最舒适的供暖方式，室内地表温度均匀，室温由下而上逐渐递减，给人以脚温头凉的良好感觉；不易造成污浊空气对流，室内空气洁净；改善血液循环，促进新陈代谢。 　　②节约空间、美化居室：室内取消了暖气片及其支管，增加使用面积，便于装修和家居布置，减少卫生死角。 　　③高效节能：辐射供暖方式较对流供暖方式热效率高，热量集中在人体受益的高度内；传送过程中热量损失小；低温地面辐射供暖可实行分层、分户、分室控制，用户可根据情况进行调控，有效节约能源。 　　④热稳定性好：地面供暖地面层及混凝土层蓄热量大，热稳定性好，在间歇供暖的条件下，室内温度变化缓慢。 　　⑤运行费用低：较其它供暖设备节能约20%，可充分利用低温热水资源或利用电价政策，降低运行费用。 　　⑥使用寿命长：低温地面供暖中塑料管材或发热电缆埋入地下，稳定性好、不腐蚀，无人为破坏，使用寿命与建筑物同步。较对流供热节约维护和更换费用。 　　⑦适应性强：设备不受室外温度的影响，大大延长采暖系统的寿命。 　　⑧减少楼层噪音： 　　中国隔层楼板一般选用厚度为15cm圆孔板或现浇砼板，其隔音效果极差，楼上人走动，就影响楼下。采用地板采暖，增加了保温层，具。常好的隔音效果。 　　⑨维护费用低：地板采暖系统采用材料防腐蚀、不生锈管道不会因为生锈而堵塞或流量变化，经混凝土回填后已做入建筑结构层，如果无人为损坏50年内不需维护，可以忽略不计。

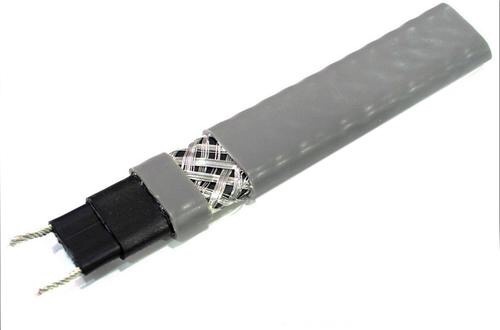

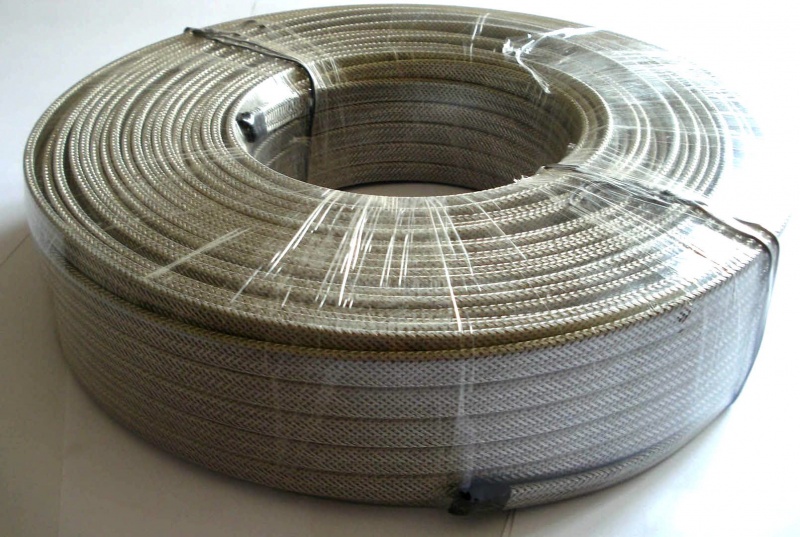

　　电伴热带是新一代唯一带状恒温电加热器。其发热原件的电阻率具有很高的正温度系数"PTC"(PostiveTemperatureCoefficent)且相互并联。特点是：能够自动限制加热时的温度，并随被加热体的温度自动调节输出功率而无任何附加设备；可以任意裁短或在一定长度范围内接长使用，并允许多次交叉重叠而无高温过热点及烧毁之虑。这些特点使电伴热具有：防止过热，使用维护简便及节约电能等优点。适合于管道、设备及容器控温、伴热、保温、加热，特别是其中有物料容易分解、变质、析晶、凝聚冻结时。在石油、化工、电力、冶金、轻工、食品、冷冻、建筑、煤气、农副产品生产、加工及其他部门具有广泛的用途。 　　电伴热带由纳米导电碳粒和两根平行母线外加绝缘层构成，由于这种平行结构，所以鸠兹牌电伴热线均可以在现场被切割成任何长度，采用两通或三通接线盒连接。 　　在每根伴热线内，母线之间的电路数随温度的影响而变化，当伴热带周围的温度变冷时，导电塑料产生微分子的收缩而使碳粒连接形成电路，电流经过这些电路，使伴热带发热。 　　当温度升高时，导电塑料产生微分子的膨胀，碳粒渐渐分开，引起电路终端，电阻上升，伴热带会自动减少功率输出。 　　当温度变冷时，塑料又恢复到微分子收缩状态，碳粒相应连接起来，形成电路，伴热带发热功率又自动上升。 　　自限温伴热带具有其他伴热设备所没有的好处，它控制的温度不会过高亦不会过低，因为温度是自动调节的。

　　1、在敷设时，不要打折，不得承受过大的拉力，禁止冲击锤打，以免损伤绝缘后，发生短路现象。安装时，安装处上空不再进行焊接、吊装等操作，以防止电焊熔渣溅落到电伴热带上损坏绝缘层。确认被伴热的管道或设备已经试漏、清扫，其表面的无刺，尖锐边棱已经打磨光滑平整。 　　2、采用缠绕方式敷设时，请勿将伴热带超过最小弯曲半径（最小弯曲半径不小于伴热带厚度的六倍），过度弯曲或折叠，可能使局部分子结构改变发生击穿，着火现象。 　　3、伴热带应紧贴管道表面，以利散热，伴热带用铝箔胶带固定，一方面增大散热面，有利于热传导，另一方面便于安装。其方法是：先清除伴热带途经处的油污，水份，用固定胶带将电伴热带经向固定，然后敷设覆盖铝箔胶带，最后用布用力抹压，使伴热带平整粘贴在管道表面。 　　4、保温层和防水层施工必须在伴热带安装调试后，保温材料必须干燥，潮湿的保温材料不但影响保温效果，还有可能腐蚀普通型电伴热带，缩短使用寿命。保温材料安装后，必须立即包缠防水层，否则将降低保温性能，影响伴热系统的正常。 　　5、伴热带的安装长度不要超过其"最大允许使用长度"，最大允许长度随不同型号产品而不同。 　　6、屏蔽型伴热带接线时，电伴热系统除介质管路系统装有可靠的接地保护外，同时应将编织层全部连接在一起，安装可靠的接地，并且伴热带首尾端的导电线芯不得与屏蔽网相碰。 　　7、伴热带的尾端用尾端接线盒密封，不可将两根平行导线相连接，避免短路发生。 　　8、接线盒必须牢固固定在管壁上，避免引起短路发生火灾。 　　9、安装电伴热带应加装过溶保护装置，电路中必须设置可靠的过溶保护措施，对每个伴热带保温系统设置保险熔断器，使配电系统有过载，短路，漏电保护功能。 10、电伴热系统安装完后，必须逐个回路进行电气测试：用500V的欧表检查系统的绝缘电阻，伴热带的线芯与地线或与不带电的中性线之间电阻应不小于5MΩ。

　电伴热与蒸汽（热水）相比，具有诸多优势如下： 　　（1）电伴热装置简单、发热均匀、控温准确，能进行远控，遥控，实现自动化管理。 　　（2）热具有防爆、全天候工作性能，可靠性高，使用寿命长。 　　（3）电伴热无泄漏，有利于环境保护。 　　（4）节省钢材：它不需要蒸气伴热所需的一来一去二趟伴热管路。 　　（5）节省保温材料。 　　（6）节约水资源，不象锅炉每天需要大量的水。 　　（7）电伴热还能解决蒸气和热水伴热难以解决的问题。 　　（8）电伴热设计工作量小，施工方便简单，维护工作量小。 　　（9）效率高，能大大降低能耗。 　　一次性投资，还是年运行费用，电伴热带比蒸汽伴热都要节省；有的项目电伴热带的一次性投资可能会略高于蒸汽、热水伴热，但以年运行费用论，通常电伴热运行1-2年节省的费用就能收回投资。
