气体罗茨流量计
气体流量计是计量气体流量的仪表。安装在管路中记录流过的气体量。可以测量煤气,空气,氮气,乙炔,光气,氢气,天然气,氮气,液化石油气,过氧化氢,烟道气,甲烷,丁烷,氯气,燃气,沼气,二氧化碳,氧气,压缩空气,氩气,甲苯,苯,二甲苯,硫化氢,二氧化硫,氨气等。
气体涡轮流量计
气体流量计是计量气体流量的仪表。安装在管路中记录流过的气体量。可以测量煤气,空气,氮气,乙炔,光气,氢气,天然气,氮气,液化石油气,过氧化氢,烟道气,甲烷,丁烷,氯气,燃气,沼气,二氧化碳,氧气,压缩空气,氩气,甲苯,苯,二甲苯,硫化氢,二氧化硫,氨气等。
旋进漩涡流量计
旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。
气体涡街流量计
气体流量计是计量气体流量的仪表。安装在管路中记录流过的气体量。可以测量煤气,空气,氮气,乙炔,光气,氢气,天然气,氮气,液化石油气,过氧化氢,烟道气,甲烷,丁烷,氯气,燃气,沼气,二氧化碳,氧气,压缩空气,氩气,甲苯,苯,二甲苯,硫化氢,二氧化硫,氨气等。
热试气体质量流量计
气体流量计是计量气体流量的仪表。安装在管路中记录流过的气体量。可以测量煤气,空气,氮气,乙炔,光气,氢气,天然气,氮气,液化石油气,过氧化氢,烟道气,甲烷,丁烷,氯气,燃气,沼气,二氧化碳,氧气,压缩空气,氩气,甲苯,苯,二甲苯,硫化氢,二氧化硫,氨气等。

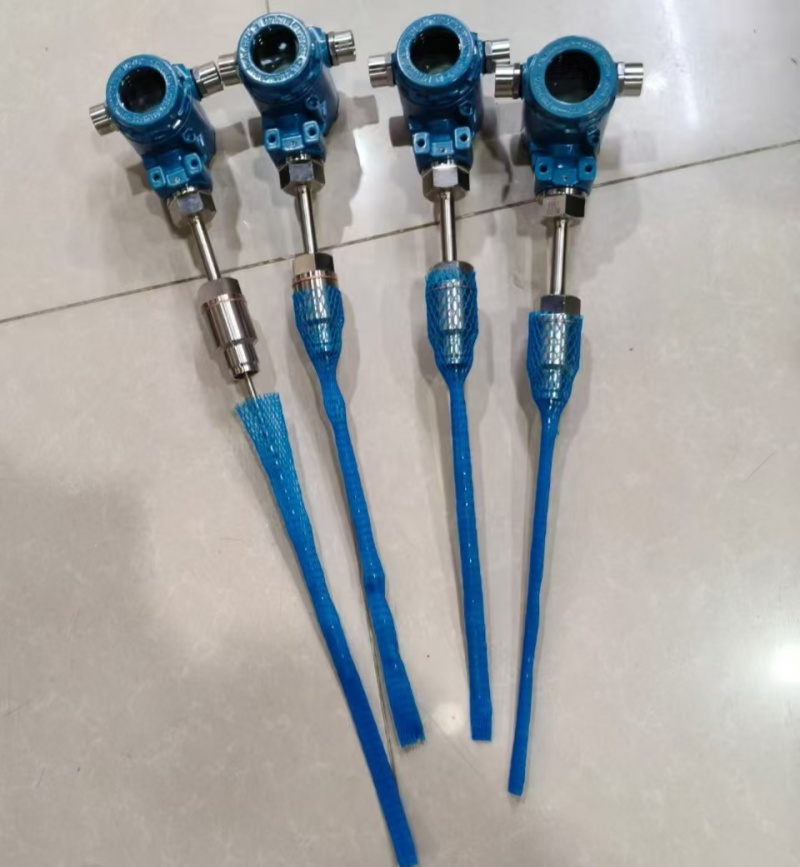

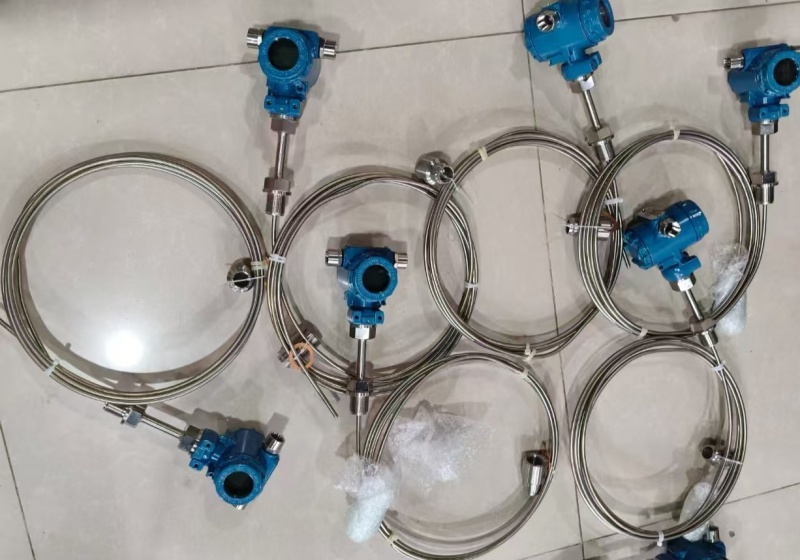

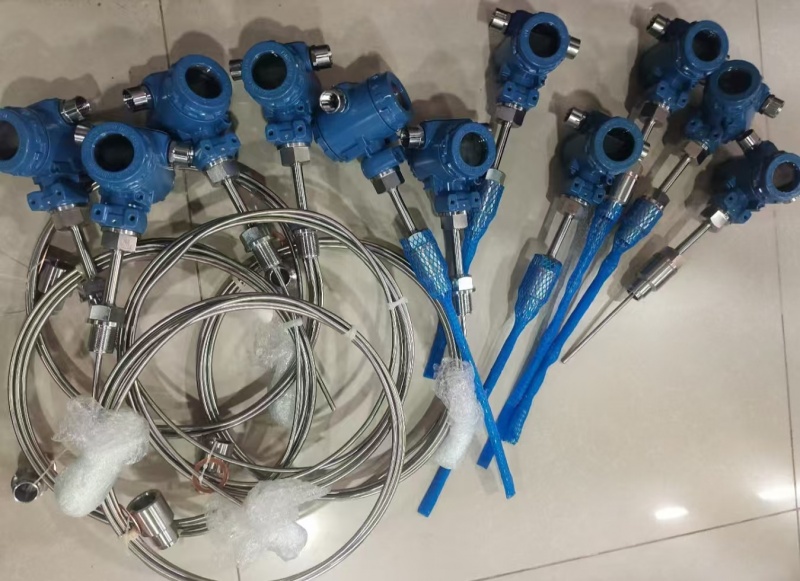

温度变送器
温 度 变 送 器
说 明 书
天津斯秘特精密仪表股份有限公司
概述:
温度变送器是STT系列仪表中的现场安装式温度变送器单元,与工业热电偶、热电阻配套使用,它采用二线制或三线制传输方式。将工业热电偶、热电阻信号转换成与输入信号成线性的4-20mA,0-5V,1-5V等远传信号。
它作为新一代测温仪表可广泛应用于冶金、石油、暖通,化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
主要特点:
·采用先进的数字电路,电脑调试,无可动电位器,杜绝因电位器飘移产生的误差,因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在带窗口的变送器接线盒内使用,直接输出4-20mA、0-5VD等输出信号。这样既节约了昂贵的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
·热电偶变送器具有冷端温度自动补偿功能;精度高、功耗低,使用环境温度范围宽,工作稳定可靠;
·现场显示.直观清晰.实时监控
工作原理:
热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经电脑调零后的信号输入到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器采用高亮度LED/LCD显示,温度变送器采用两线制方式输出。
技术参数:
1、输入信号:热电偶:K、E、B、S......热电阻:Pt100、Cu50、Cu100(三线制、四线制)。
2、输出信号:在量程范围内输出4-20mA直流信号,与热电偶或热电阻的输入信号成线性。
3、基本误差:0.2%FS、0.5%FS、
4、接线方式:二线制、三线制、
5、显示方式:选装数码管或液晶表头显示现场温度,
6、工作电压:额定工作电压为24V
7、允许负载电阻:500Ω(24VDC供电);
8、工作环境:
a:环境温度 -25-+80℃(常规型)
-25-+70℃(数显型)
-25-+75℃(智能型)
b:相

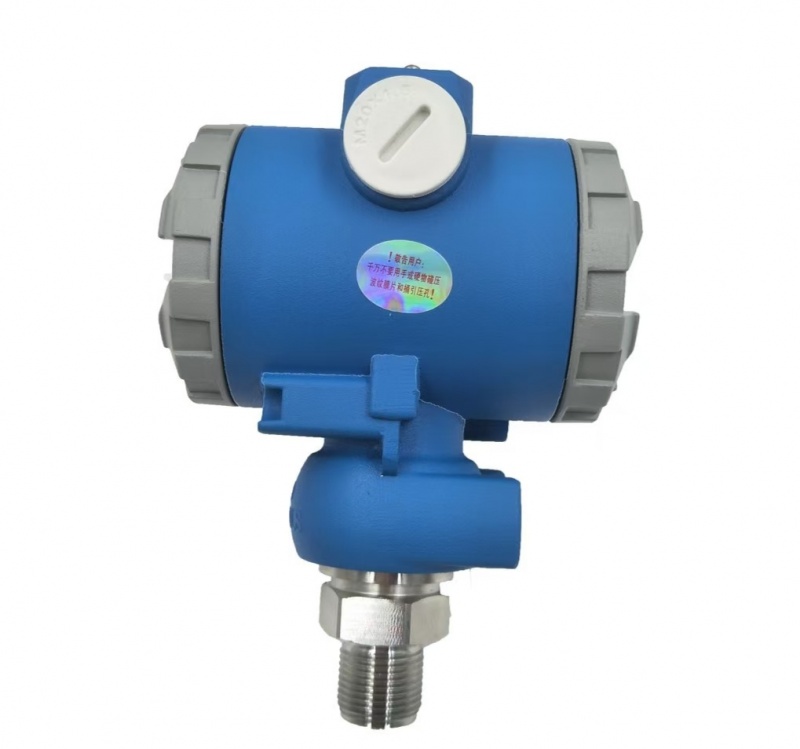

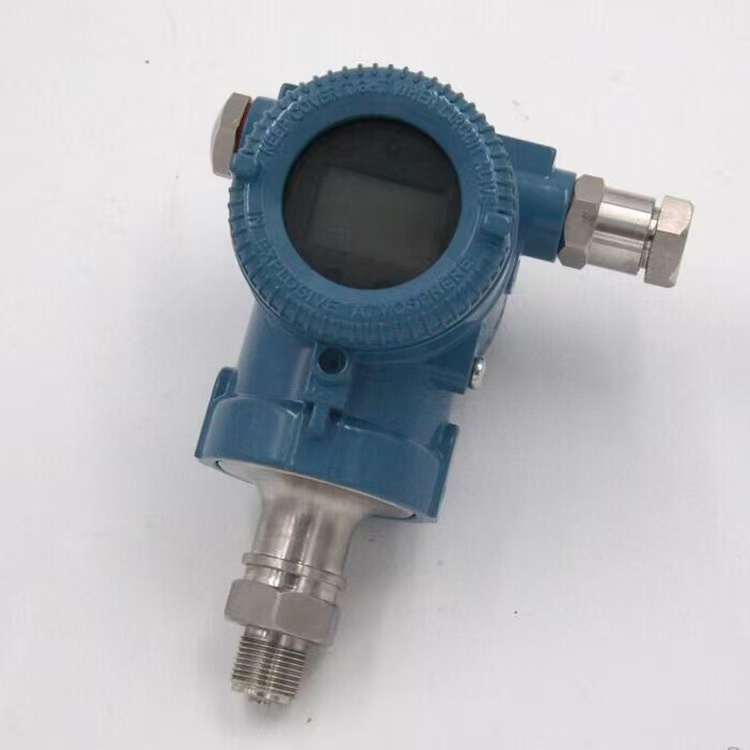

压力变送器


使用说明书
智能单晶硅压力/差压变送器
1
安全需知
简介
新一代全智能压力、差压变送器,传感器是采用引进国外先进技术高精度的传感器芯
片,在转换原理上利用数字化补偿技术对温度、静压进行补偿,提高了测量精度,降低了
温度漂移。具有长期稳定性好,可靠性高,自诊断能力强等特点。以其极高的性能价格比,
而成为变送器市场的主流产品。公司产品广泛应用于石油、化工、冶金、电力、食品、造
纸、医药、纺织行业,用来检测流体的差压、相对压力、绝对压力、液位、密度等。
可用手操器完成电流调整、量程调整、单位调整等操作。可以实现从控制室、变送器
安装现场或回路中的任何接线端点与变送器进行通信,完成远传调试。在进行远程通行时
需注意:在接线端点和电源之间必须有不小于 250Ω的电阻。
1、压力变送器应由专业工程师或技术人员负责进行安装,调试、维护。
2、安装前应仔细阅读产品说明书,理解并遵守其中的各项规定。
3、变送器由外部电源供电,供电电路应符合相关标准规定的能量限制电路,并
注意电路中 可能存在的高压。
4、仅允许在常压状态下拆卸仪表。
5、压力变送器最大静压过载已在产品的标签上注明。
6、变送器外接地螺钉必须可靠接大地。
7、必须遵守有关电气安装施工和运行的相关安全规定。对于防爆变送器,应遵
守与防爆有关的规程和推荐标准。
8、隔爆型变送器严禁在现场通信的情况下打开或松动端盖或壳体。
9、变送器在工作异常情况下,应与供应商联系,不应私自对变送器进行拆卸,
以免造成不必要的损坏。
2
安装注意事项
1、防止变送器与腐蚀性或高温(≥90℃)被测介质相接触;
2、要防止渣滓在导压管内沉积;
3、导压管要尽可能短一些;
4、两边导压管内的液柱压头应保持平衡;
5、导压管应安装在温度梯度和温度波动小的地方;
6、防止引压管内结晶或低温结冰。
工作原理
变送器包括传感器和微处理器单元,工作原理如下:
单晶硅型传感器模块采用全焊接技术,内部拥有一个整体化的过载膜片,一个温度传
感器和一个差压传感器。温度传感器作为温度补偿的参考值。差压传感器的正压侧和负压
侧分别与传感器膜盒的正压腔和低压腔相连,当所测的差压力通过隔离膜片和填充液,传
递给传感器硅芯片,使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。该
输出电压与压力变化成正比,集成电路和放大器转化成一标准化信号输出,经微处理器运
算后转
